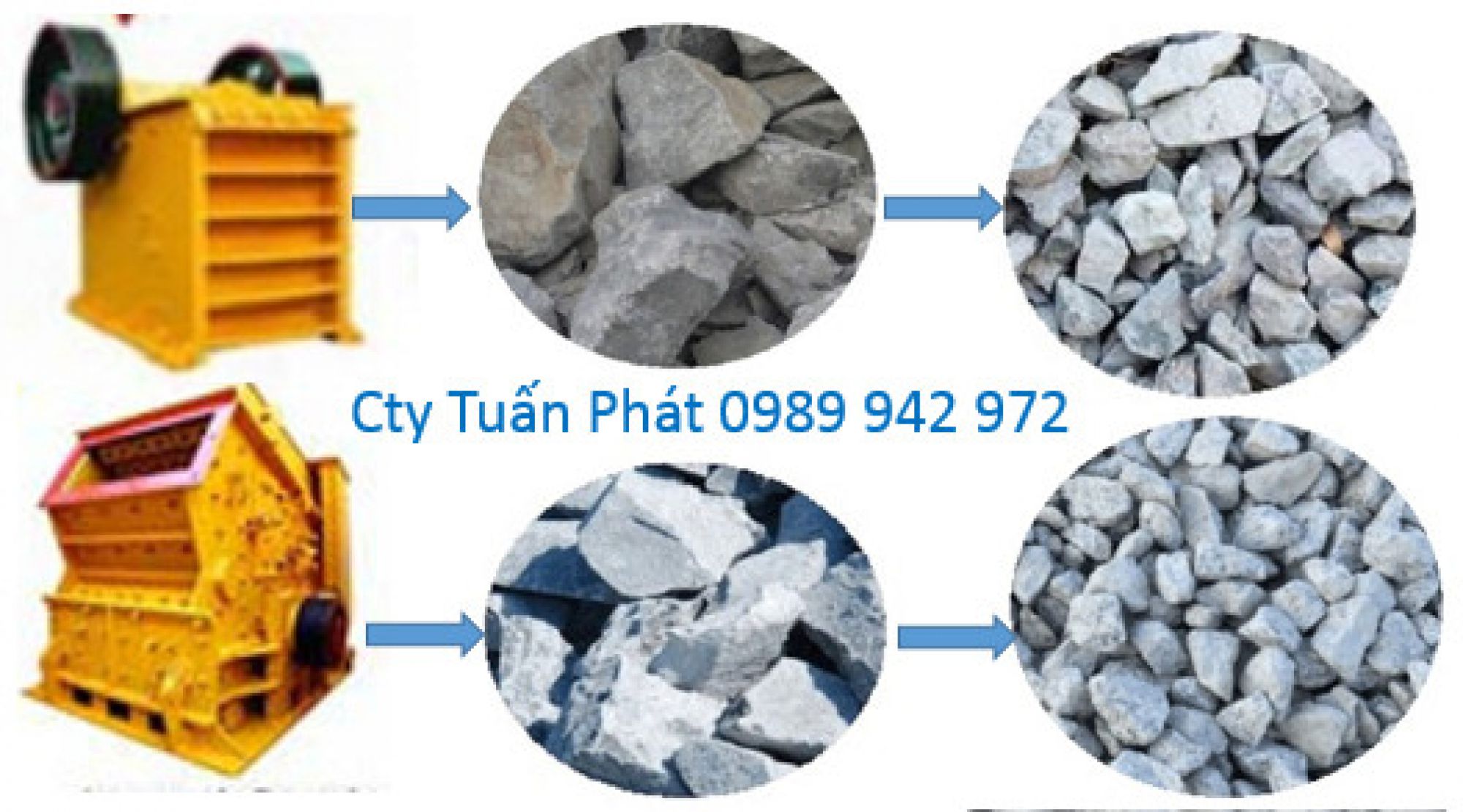

Máy nghiền hàm và máy nghiền phản kích (máy nghiền búa) là thiết bị nghiền chính trong dây chuyền sản xuất nghiền đá, khai thác mỏ. Máy nghiền hàm chủ yếu được sử dụng cho quá trình vật liệu có độ cứng cao, chủ yếu để nghiền thô quặng, trong khi máy nghiền phản kích ( nghiền búa hay máy nghiền dạng va đập) để xử lý đá có độ cứng trung bình và độ giòn, chủ yếu để nghiền trung bình và nghiền mịn đá.Sau đây là một số sự khác biệt giữa máy nghiền hàm và máy nghiền phản kích.

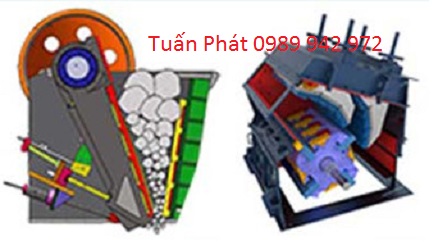

1. CẤU TẠO.
Máy nghiền hàm chủ yếu bao gồm khung, bánh xe lệch tâm, bánh đà, hàm di chuyển, tấm bảo vệ bên, ghế sau khuỷu tay, lò xo đặt lại, tấm hàm cố định và tấm hàm di chuyển, v.v. Máy nghiền hàm sử dụng sức mạnh để truyền động cho tấm hàm di chuyển theo chu kỳ đùn vật liệu để đạt được hiệu quả nghiền.
Máy nghiền phản kích (nghiền búa) chủ yếu bao gồm lớp lót phản ứng, cổng cấp liệu, búa tấm, khung rôto, v.v.. Khi máy nghiền tác động làm việc, các búa tấm phân bố trên rôto theo các quy tắc khác nhau sẽ đập vào vật liệu trên lớp lót phản ứng để nghiền.
2. MỤC ĐÍCH SỬ DỤNG
- Máy nghiền hàm sử dụng trong quá trình nghiền sơ cấp, tốc độ nghiền là 100 đến 200 vòng/phút và quá trình nghiền được hoàn thành bằng lực nén, là thiết bị đầu tiên để nghiền đá thô. Nó có cấu trúc đơn giản và hợp lý, độ cứng cao của các bộ phận chịu mài mòn, và thích hợp để nghiền sơ cấp đá có độ cứng cao;
- Máy nghiền phản kích (nghiền búa): Là một máy nghiền thứ cấp (thiết bị nghiền hai giai đoạn), Nó không thích hợp để nghiền đá có độ cứng cao như đá granit và đá bazan, máy nghiền phản kích có thể xử lý vật liệu có độ giòn và mài mòn nhỏ. Nó đôi khi được sử dụng trong quá trình nghiền sơ cấp, nhưng chỉ có thể xử lý các vật liệu mềm như đá vôi, thạch cao.
3. NGUYÊN VẬT LIỆU ĐẦU VÀO.
* Máy nghiền hàm chủ yếu được sử dụng để nghiền các loại quặng và vật liệu rời thành các loại vật liệu cỡ hạt trung bình và nghiền các vật liệu có cường độ nén ≤ 320Mpa. Kích thước thức ăn của máy nghiền hàm là 125mm - 750mm, là thiết bị nghiền được ưa chuộng để nghiền sơ cấp.
* Kích thước cấp liệu của Máy nghiền phản kích (nghiền búa) ≤ 500mm và cường độ nén ≤ 350MPa. Nó phù hợp với tất cả các loại vật liệu thô, trung bình và mịn (thạch cao, đá vôi, bê tông, vv). Kích thước hạt xả có thể được điều chỉnh và các thông số kỹ thuật nghiền đa dạng.

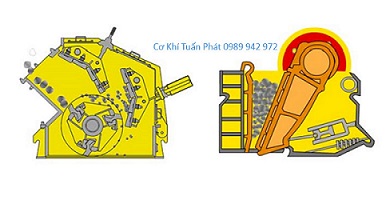

4. NGUYÊN LÝ LÀM VIỆC
- Khi máy nghiền hàm làm việc, động cơ truyền động dây đai và ròng rọc để di chuyển hàm chuyển động lên xuống thông qua trục lệch tâm. Khi hàm chuyển động tăng lên, góc giữa đĩa khuỷu và hàm di chuyển tăng lên, để đẩy đĩa hàm chuyển động đến gần đĩa hàm cố định. Đồng thời, nguyên liệu được nghiền nhỏ để đạt được mục đích nghiền.
Khi hàm di chuyển đi xuống, góc giữa đĩa khuỷu và hàm di chuyển trở nên nhỏ hơn. Dưới tác dụng của thanh kéo và lò xo, đĩa hàm chuyển động rời khỏi đĩa hàm cố định. Tại thời điểm này, các vật liệu nghiền được xả ra khỏi cửa dưới của buồng nghiền.
- Trong quá trình hoạt động, Máy nghiền phản kích (nghiền búa) được dẫn động bởi động cơ làm cho rôto quay ở tốc độ cao tạo ra để đập và ném vật liệu. Khi vật liệu được gửi vào khoang đầu tiên, nó sẽ bị tác động bởi búa với tốc độ quay cao, và sau đó ném chúng đến tấm va chạm đầu tiên. Khi tác dụng của lực va chạm, vật liệu sẽ bị nghiền nát một lần nữa và bật trở lại thanh đòn. Lặp lại quá trình trên, vật liệu sẽ được ném sang thanh đòn thứ hai để tiếp tục nghiền, khi kích thước nhỏ hơn khoảng cách giữa thanh đòn và tấm va đập, các sản phẩm cuối cùng sẽ được thải ra khỏi các bộ phận bên dưới ra ngoài.
5. HÌNH DẠNG THÀNH PHẨM.
* Máy nghiền hàm là thiết bị nghiền thô, kích thước xả nói chung lớn, và kích thước thành phẩm nói chung là 10-350mm; do nguyên lý nghiền của máy nghiền hàm là nghiền và nén nên cốt liệu thành phẩm dạng kim và dạng vảy.
* Máy nghiền phản kích (nghiền búa, máy nghiền va đập) như một thiết bị nghiền vừa và mịn, có kích thước hạt xả mịn hơn; máy nghiền va đập có chức năng định hình, với hình dạng hạt thải tốt hơn, góc hạt dẻ ít nước hơn, và hình dạng hạt đẹp và đổng đểu hơn máy nghiền hàm.
6. HIỆU SUẤT LÀM VIỆC.
- Máy nghiền hàm có khoang nghiền sâu, không có vùng chết nên có tỷ lệ nghiền lớn, năng suất sản xuất mạnh, kết cấu đơn giản và hợp lý, làm việc đáng tin cậy, chi phí vận hành thấp, vận hành hiệu quả cao, bảo vệ môi trường, phạm vi điều chỉnh lớn của cổng xả, có thể đáp ứng các yêu cầu khác nhau của khách hàng.
- Máy nghiền phản kích (nghiền búa) có ưu điểm là đầu vào lớn, buồng nghiền rộng, hoạt động đáng tin cậy, khả năng nghiền mạnh, lợi ích toàn diện tốt và cốt liệu thành phẩm có kích thước hạt đồng đều, hình dạng hạt đẹp và giá bán tốt. Nhược điểm: Máy nghiền phản kích hoạt động dạng va đập nguyên vật liệu nếu luôn xử lý vật liệu cứng và mài mòn, các bộ phận quan trọng như búa và các tạp dề của máy nghiền phản kích sẽ bị mòn nhanh chóng và cần được bảo dưỡng, thay thế trong thời gian ngắn, do đó dẫn đến thời gian chết của máy tăng, chi phí sửa chữa nhiều hơn.
Năng suất sản xuất của máy nghiền hàm lớn hơn so với máy nghiền phản kích. Sản lượng của máy nghiền hàm có thể đạt 600-800 tấn mỗi giờ (tùy thuộc vào các nhà sản xuất và mô hình sản phẩm khác nhau), và sản lượng của máy nghiền phản kích là khoảng 260-450 tấn mỗi giờ.
7. ỨNG DỤNG
* Ứng dụng máy nghiền phản kích( máy nghiền búa):
- Các mỏ đá vôi và các sản phẩm làm từ đá vôi khác.
- Tái chế nhựa đường
- Tái chế bê tông
- Các vật liệu đã qua xử lý trước khác.
* Ứng dụng máy nghiền hàm
Máy nghiền hàm thường có tỷ lệ giảm 10: 1, do đó, máy nghiền hàm tiêu chuẩn 30 × 48 với khe hở 30 ”sẽ có thiết lập cạnh đóng tối thiểu là ba inch. Trong khi máy nghiền hàm có thể được sử dụng trong tất cả các ngành công nghiệp yêu cầu ứng dụng nghiền, các ứng dụng phổ biến nhất là:
- Đá cứng
- Đá tròn
- Cát và sỏi
- Đá vôi
8. GIÁ THÀNH
Giá thành máy nghiền hàm trên thị trường cao hơn so với máy nghiền phản kích, nguyên nhân chính là do giá máy nghiền hàm ưu đãi hơn, thông dụng hơn. Thứ hai, máy nghiền hàm là một thiết bị nghiền truyền thống hơn, và hiệu suất, chất lượng, mức tiêu thụ điện năng và các khía cạnh khác của nó có thể đáp ứng các yêu cầu ứng dụng của người dùng, tiết kiệm chi phí hơn và dễ thu hút sự chú ý của người dùng.
» Công ty TNHH Cơ Khí Tuấn Phát chuyên nhận đóng mới, gia công dây chuyền máy tuyển quặng, dây chuyền máy nghiền sàng đá, dây chuyền máy nghiền than, dây chuyền máy nghiền cát nhân tạo….
» Cung cấp các loại máy móc, vật tư đảm bảo chất lượng liên quan trong nghành khai khoáng, khai thác mỏ như: máy nghiền côn, máy nghiền hàm,hệ thống băng tải,con lăn, băng tải cao su,nhông, sên, xích, tải, lưới sàng, cần khoan, mũi khoan đá…
» Là doanh nghiệp lâu năm trong lĩnh vực, với đội ngủ lao động nhiều năm kinh nghiệm trong nghề, dịch vụ chuyền nghiệp, giá thành đảm bảo phải chăng, chế độ bảo dưỡng định kỳ hàng năm, vận hành lắp đặt tại mỏ...Cam kết uy tín, bảo hành dài hạn..
» Sự hài lòng của khách hàng luôn là tiêu chí hàng đầu của chúng tôi, dùng sự chuyên nghiệp nhất của chúng tôi để đáp ứng được hết nhu cầu của khách hàng…
